鍋爐爐水磷酸根應(yīng)控制在5-15之間，因?yàn)榱姿岣陀?，起不到防垢的作用，磷酸根高于15，會(huì)影響PH值，所以要控制爐水中磷酸根含量與爐水的pH值。

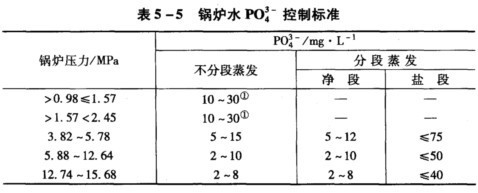

根據(jù)鍋爐運(yùn)行實(shí)踐，為了保證鍋爐磷酸鹽處理的防垢效果，鍋爐水中應(yīng)維持的含量見表所示。

爐水中磷酸根含量不應(yīng)太高。如果太高，不僅隨排污水排出的藥量會(huì)增多，還會(huì)引起以下不良后果：

1.增加爐水含鹽量，從而影響蒸汽品質(zhì)。

2.有可能生成Mg3(P04)2隨給水進(jìn)入爐內(nèi)的。易隨爐水的排污去除。但是當(dāng)爐水中PO;一含量過(guò)高時(shí)，由于Mg3(P04)2在高溫水中的溶解度很小，則Mg2+會(huì)與P03-生成Mg3(P04)2，易黏附在鍋爐管內(nèi)形成二次水垢。

3.如果鍋爐水含鐵量較大時(shí)，有生成磷酸鹽鐵垢的可能。

4.容易在高壓或超高壓鍋爐中發(fā)生N￡L3P04的鹽類“暫時(shí)消失”現(xiàn)象。

為什么要控制爐水的pH值?

在鍋爐正常運(yùn)行的情況下，爐水的pH值通?？刂圃?一11之間，過(guò)高或過(guò)低對(duì)鍋爐腐蝕都有影響。

1.在低pH值(pH<9)的情況下，水對(duì)鋼材的腐蝕加快，因?yàn)镠+起了去極化作用。而且此時(shí)的腐蝕產(chǎn)物都是可溶的，不易生成保護(hù)膜。

2.爐水中PO3-與cf,+的反應(yīng)，是在pH值足夠高的情況下，才能生成容易通過(guò)排污排除的雜質(zhì)。

3.爐水保持適當(dāng)?shù)膒H值，也有利于抑制爐水中硅酸鹽的水解，減少硅酸在蒸汽(特別是高壓蒸汽)中的溶解性攜帶量。

4.當(dāng)爐水pH值過(guò)高，如pH>13時(shí)，不但容易引起堿性腐蝕，而且還可能使?fàn)t水產(chǎn)生泡沫而影響蒸汽品質(zhì)。

以上即為控制爐水中磷酸根含量與爐水的pH值的詳細(xì)說(shuō)明，若需了解贏潤(rùn)生產(chǎn)的專業(yè)鍋爐水磷酸根水質(zhì)檢測(cè)儀及配套試劑，可直接聯(lián)系客服，贏潤(rùn)環(huán)?？头F(tuán)隊(duì)隨時(shí)為您服務(wù)。
